Kolory przewodów elektrycznych
Różnokolorowe przewody elektryczne

Jeśli czytasz ten artykuł zapewne nurtuje Cię pytanie dlaczego przewody elektryczne w ścianach mają różne kolory? Czy kolory przewodów elektrycznych mają szczególne znaczenie, czy jest tylko fanaberią elektryka i zależy od jego własnego pomysłu? Zwykle tego typu pytania nachodzą każdego nas, kiedy musimy dokonać wyboru w czasie zakupów (oraz podczas długich bezsennych nocy). Dziś, aby ułatwić Ci decyzję, co wrzucić do koszyka, opiszemy znaczenie poszczególnych kolorów przewodów elektrycznych. Podpowiemy też co zrobić w przypadku braku gdy posiadasz już kabel, jednak kolory przewodów wewnątrz nie zgadzają się z oczekiwaniami.

Jakie kolory przewodów elektrycznych możemy znaleźć na rynku?

W sklepach możemy znaleźć pełną gamę kolorów przewodów elektrycznych. Choć zewnętrzna izolacja kablowa jest zazwyczaj koloru białego, wewnątrz możemy znaleźć przewody w różnych barwach. W zależności od przeznaczenia, możesz natknąć się na kolory:

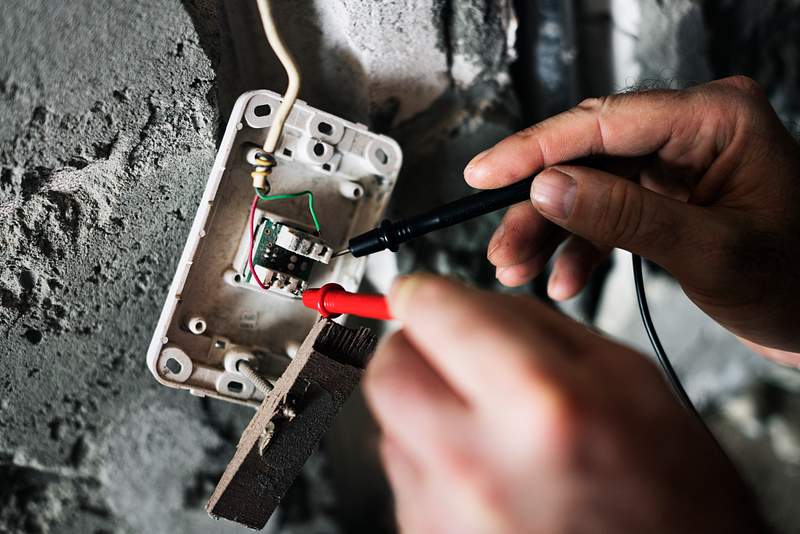

Przewód fazowy (oznaczenie L) – przewód najczęściej występuje w kolorze czarnym lub brązowym, jednak może być również czerwony, szary lub biały (w zależności od producenta). Jedynymi kolorami niedostępnymi i zabronionymi dla przewodu fazowego są niebieski i żółto-zielony. Przewód fazowy podłączony jest do napięcia 230V. Elektryk przed przystąpieniem do prac powinien pamiętać o upewnieniu się, czy bezpiecznik jest wyłączony, za pomocą specjalnego próbnika napięcia.

Przewód neutralny (oznaczenie N) – ten kabel oznacza się kolorem niebieskim. Napięcie elektryczne tego przewodu względem ziemi powinno wynosić 0V. w poprawnie wykonanej instalacji elektrycznej dotknięcie takiego przewodu nie wiąże się z porażeniem.

Przewód ochronny (oznaczenie PE) – jeśli w kablu znajdziesz żółto-zielony przewód jest to właśnie przewód ochronny, czyli inaczej mówiąc uziemienie. Choć podłączenie tego przewodu nie jest wymagane do poprawnego funkcjonowania urządzenia elektrycznego, jego zadaniem jest ochrona człowieka przed porażeniem prądem elektrycznym.

Co, gdy w kablu brakuje potrzebnego koloru przewodu?

Taśma izolacyjna żółto-zielona
Taśma izolacyjna do oznaczenia przewodu uziemienia

Gdy montujesz instalację elektryczną nie zawsze posiadasz odpowiedni kabel pod ręką. Zdarza się tak, że wewnątrz brakuje przewodu w kolorze którego potrzebujesz. Co w takiej sytuacji? Najbardziej polecanym rozwiązaniem jest znaczenie końcówki kabla za pomocą taśmy izolacyjnej. W przypadku, gdy brakującym przewodem jest przewód uziemienia, wybierz inny kabel (oprócz niebieskiego! Niebeski to zawsze przewód neutralny!) i oznacz jego koniec kawałkiem taśmy w kolorze zielono-żółtym. Podobnie w braku przewodu neutralnego. Oklej kawałkiem niebieskiej taśmy izolacyjnej inny przewód, żeby łatwo odnaleźć go podczas kolejnego remontu.
